实验室精密绕纱机LPW |
|
返回 |
|

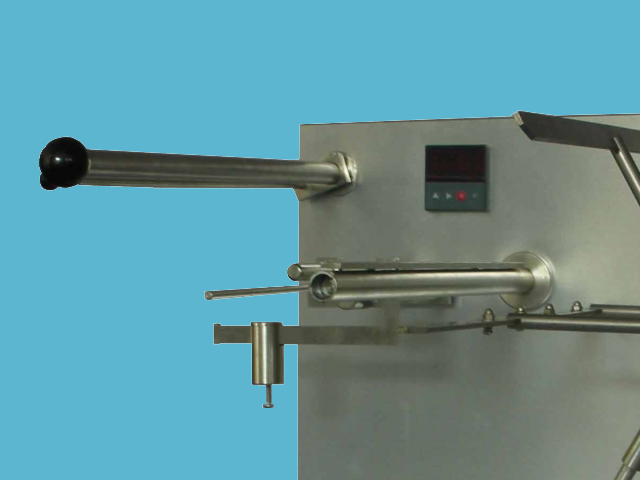

标准配置T+C型
|

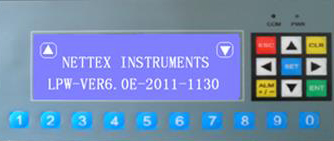

操作面板 |

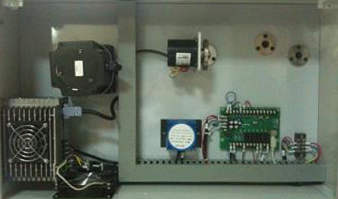

仪器内部
|
|
|
|
基本技术规格说明 |
|
|
|
● |
设计原理： |
利用电动马达配合机构动作将预绕之丝/线，自动整齐排列在挂架上。 |
|
● |
圆周长： |
A型：公制/一公尺
B型：英制/一码 |
|
● |
精度： |
+0.5%以内 |
|
● |
摆动行程： |
20 mm |
|
● |
计圈方式： |
采PLC程序设计控制.
便于设定圈数及日后维修 |
|
● |
计圈数： |
0~999999圈,
PLC液晶显示屏。 |
|
● |
绽位数： |
标准型为10锭位；可依客户需求选1~15锭位元，需根据张力形式决定。 |
|
● |
张力形式： |
标准T型： |
过丝瓷件Ceramic
Yarn Guiding |
(1~10锭位) |
|
|
|

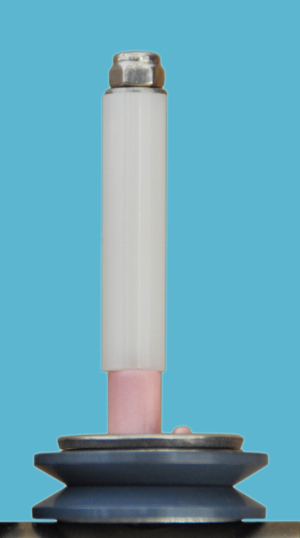

标准T+C型： |
过丝瓷件+荷重瓷片Ceramic
disc |
(1~10锭位) |
|
|
|

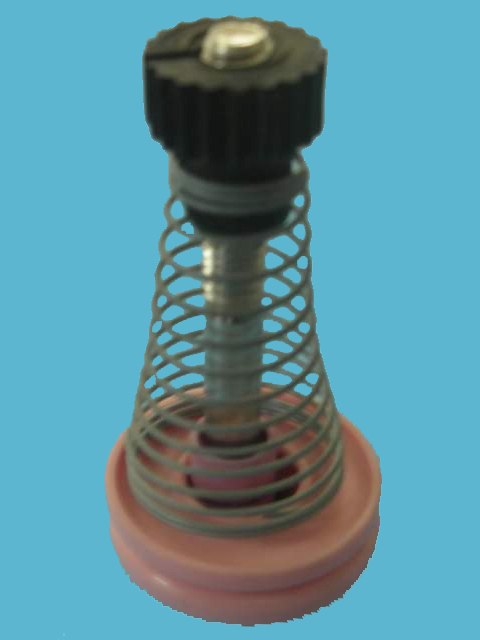

选项T+P
型： |
过丝瓷件+预张力器Pretension
device |
(1~ 8锭位) |
|
|
|

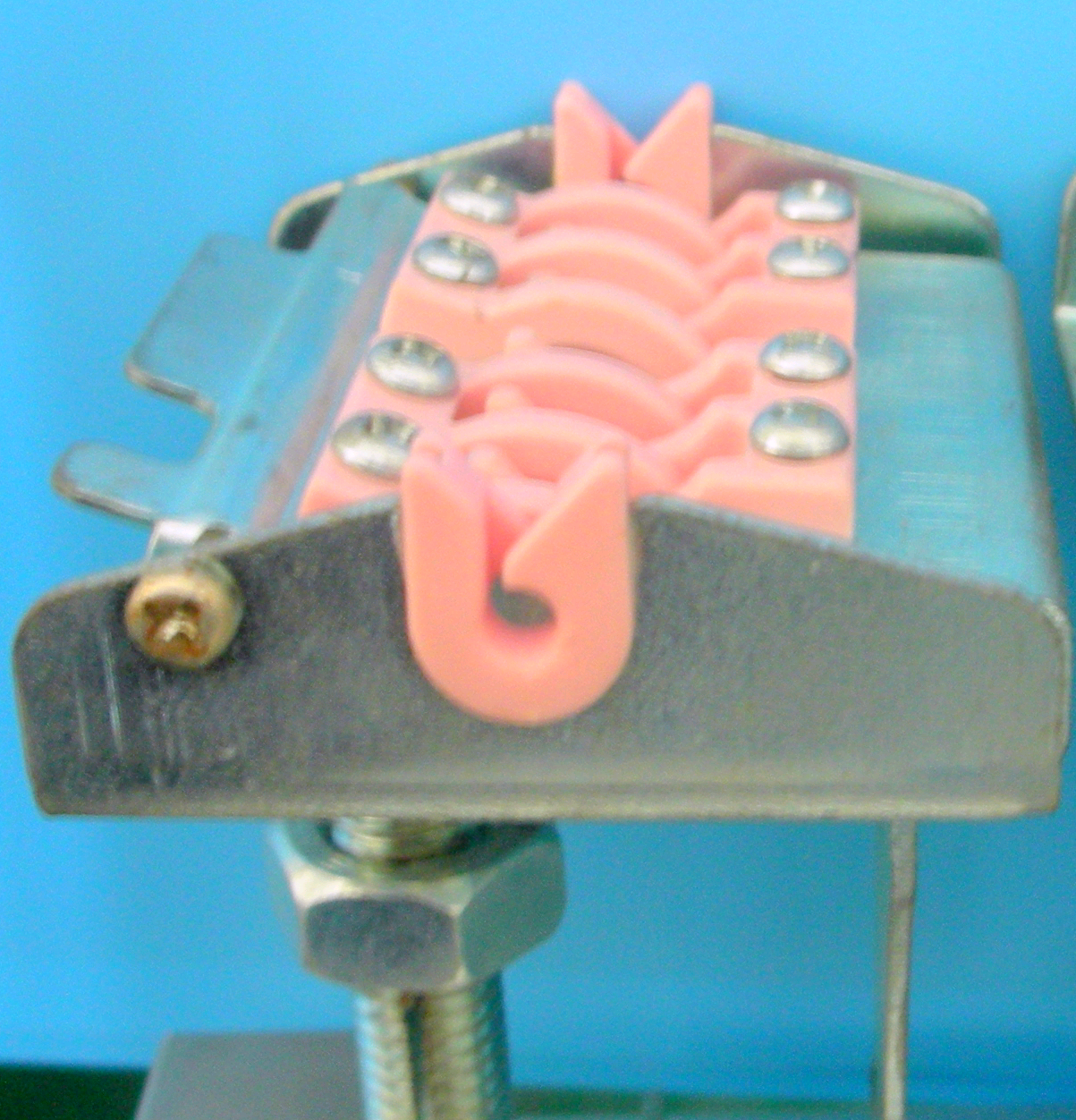

选项T+F
型： |
过丝瓷件+摩擦棒Friction
bar |
(1~10锭位) |
|
|
|
选项T+W型： |
过丝瓷件+摩擦棒带配重Weightand
Friction Bar |
(1~10锭位) |
|
● |
电源： |
1Ø 220AC V(伏特)，特殊电力需特别要求制作。 |
|
● |
尺寸重量： |
约
(高)510×(宽)700×(深)600
mm，50
kg。 |
|
|
|
|
|
|
特点 |
|
|
|
● |
主传动电机采步进电机及驱动器，转速稳定，定位精准。 |
|
● |
可依据相应法规，调整主电机转速。 |
|
● |
可依据使用者习惯，定义卷绕起始点。 |
|
● |
配合不同纱线规格采用不同预张力控制模式。 |
|
● |
电路配线符合欧规要求，清楚明了，方便检修。 |
|
● |
主程序采PLC程控，配合I/O电路板灯号显示，方便检修。 |
|
● |
控制器采人机界面设计，可显示器中文或英文画面显示，操作方便。 |
|
● |
配备紧急安全开关。 |
|
● |
主电机，PLC接口板，步进电机驱动器，均采标准规格与单口机，多口机，摇纱机等通用，降低零件库存量。 |
|
● |
选项配置： |
|
--根据用户需求高速卷绕，加装安全防护罩。 |
|
--机箱内建置LED灯照明，方便检修。 |
|
--建置蜂鸣警报器，当卷绕完成时，自动提示。 |
|
--摆动电机可依据主电机转速，调整转速。 |
|
--张力控制杆右侧加装LED灯照明,
检测纤维外观及毛羽现象。 |
|
