全自动悬垂性测试仪 DRAPETEST |
|
|
|
|
 |
 |

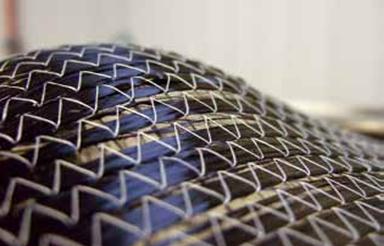

| 褶皱紧密的碳纤织物 |

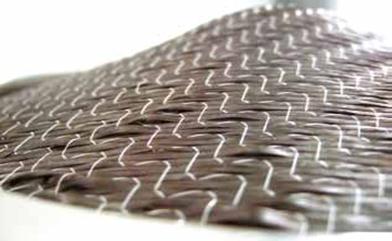

褶皱疏松的碳纤织物 |
 |
 |
|

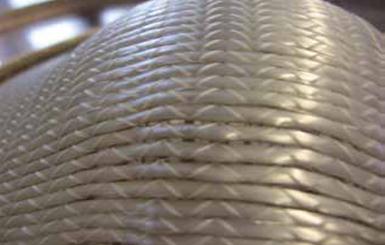

褶皱紧密的玻纤织物
|

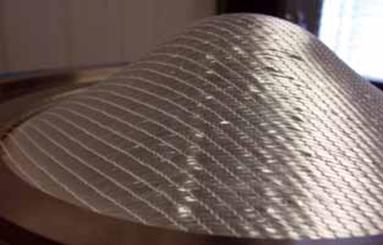

褶皱疏松的玻纤织物
|
| 基本技术规格说明 | ||||||||||||||||||||||||||||||
|
| 特点 |
| ● | 本仪器测试为针对非卷曲织物（NCF）如玻纤布、碳纤布和芳纶织物的悬垂性测试和分析应用,自动检测在褶皱成形过程中产生的瑕疵和悬垂性 |
| ● | 主要三大测试：1、强力测试：分析成形过程中和将试样拉出夹紧环所需的强力变化。 |
| 2、数字影像摄影：将织物的间隙和褶皱处的小范围瑕疵做可视性分析。 | |
| 3、激光三角扫描（选配）：测定大范围的瑕疵，例如褶皱形状． | |
| ● |
悬垂过程中数字摄像机将记录成形的强力和捕捉所产生的瑕疵，如缝隙、圈结、褶皱和纤维错位, 经过量化，从而用于悬垂性检测的部分解析和计算方法。 |
| ● | 各种工程用织物均可穿过标准球型圆顶进行悬垂测试。相当于双曲面多轴向的强力悬垂测试。 |
| ● | 图像分析和激光三角测量扫描仪可将测量结果资料化。 |
| ● | 本仪器由非卷曲织物制造厂家中的领导者SAERTEX公司早期原型机发展而来。 |
| ● | 连接标准Windows操作系统，经设置测试条件，进行数据采集和存储。测试条件可存储在参数群组中,它包含了有关仪器、测试值、通信协议形式生成的所有信息。不同参数群组的数量不受限。 |
| ● | 高分辨率摄像机能检测样品的细微瑕疵，如缝隙大小和纤维定向的改变。 |
| ● | 数字分析系统可检测:Gaps between rovings（粗纱间的缝隙）、Fiber misalignment（纤维错位） Loops（圈结）、Waves（波状）、ｗrinkles（褶皱）、 |
| ● | 摄像机置于三轴坐标上，样品旋转超过360度时，可辨识图像的细微重迭。 |
| ● |
激光三角测量传感器提供扫描样品所得数据经过处理后，形成3D模型和（或）虚幻彩色图像, 统计评估已知半径的样品仰角的办法用于描绘出样品参差不齐的情况 |
| ● | 图像分析软件:配合高分辨率摄像机记录纤维缝隙的长度，宽度，区域大小，错位程度,根据仰角函数和摄像机对准样品的方位等限定测试参数,针对样品变形进行量化及数据分析. |
| ● |
此仪器由德国政府经济和技术部门发起，由以下合作厂商共同合作研发： -.. Faserinstitut Bremen e.V. (FIBRE), Bremen - HAINDL Kunststoffverarbeitung GmbH, Bremen - Institut für Textiltechnik (ITA) of RWTH Aachen University, Aachen - SAERTEX GmbH & Co. KG, Saerbeck - J. Schilgen GmbH & Co. KG, Emsdetten - Textechno H. Stein GmbH & Co. KG |
